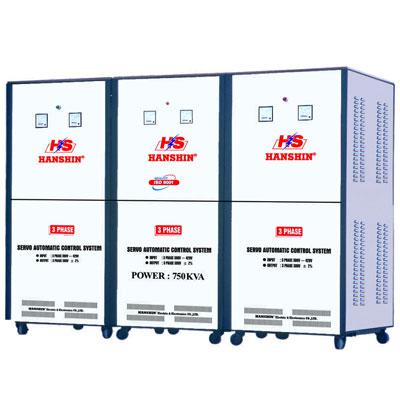

Phạm vi sử dụng: dùng cho động cơ 3 FA có công suất từ 450 đến 500 HP
- Công suất: 750 KVA
- Hiệu suất n=95% (n thay theo điện áp đầu vào).
- Dãy điện áp đầu vào 3 pha:
+ Input 3 pha 150V - 240V, Output 3 pha 220V, +/- 4%
+ Input 3 pha 300V - 420V, Output 3 pha 220V, +/- 4%
+ Input 3 pha 300V - 420V, Output 3 pha 380V, +/- 2%
+ Input 3 pha 320V - 450V, Output 3 pha 415V, +/- 2%
- Biến áp xuyến từ 0V - 400V, 0V - 450V
- Biến áp bù từ 0V - 40V, 0V - 60V, 0V - 100V (tùy theo công suất từng loại máy để sử dụng)
- Không dùng tải trực tiếp lên đầu chổi than (vì công suất tải lớn không đảm bảo an toàn và độ bền của các thiết bị)
- Tốc độ đáp ứng 2 - 5V/giây
- Hệ thống bảo vệ mất pha, chạm pha, ngược pha (khi có 1 pha trong 3 pha mất điện, máy sẽ tự động cắt điện với mục đích bảo vệ tuyệt đối máy móc thiết bị điện của nhà máy).
- Hệ thống bảo vệ dòng của CB.
- Bảo vệ áp bằng Relay điều khiển, công tắc tự động ngắt điện khi điện áp quá cao 240V
1 pha đối với điện 220V, cắt điện 400V 3 pha đối với điện 380V
(có hệ thống điều khiển thời gian điện sớm hay trễ tuỳ theo yêu cầu sử dụng thiết bị chuyên ngành)
- So lệch dòng cho phép 1.2 IĐM
- So lệch áp cho phép +/- 2% UĐM
- Công suất tiêu thụ đạt 100% I, (của điện áp đầu vào).
- Chịu được quá tải gấp 2 lần công suất thực tế trong thời gian từ 1 đến 2 phút.
- Hệ thống bảo vệ mất pha, chạm pha, ngược pha (khi có 1 pha trong 3 pha mất điện, máy sẽ tự động cắt điện với mục đích bảo vệ tuyệt đối máy móc thiết bị điện của nhà máy).
- Hệ thống bảo vệ dòng của CB.
- Bảo vệ áp bằng Relay điều khiển, công tắc tự động ngắt điện khi điện áp quá cao 240V 1 pha đối với điện 220V, cắt điện 400V 3 pha đối với điện 380V (có hệ thống điều khiển thời gian điện sớm hay trễ tuỳ theo yêu cầu sử dụng thiết bị chuyên ngành)
- So lệch dòng cho phép 1.2 IĐM
- So lệch áp cho phép +/- 2% UĐM
- Công suất tiêu thụ đạt 100% I, (của điện áp đầu vào).
- Chịu được quá tải gấp 2 lần công suất thực tế trong thời gian từ 1 đến 2 phút.
